Pour un conducteur qui attend, la barrière semble obéir à son propre rythme. En réalité, le fonctionnement d'une barrière automatique suit un cycle précis : signal, validation, ordre moteur, contrôles de sécurité. Le comprendre aide à distinguer un fonctionnement normal d'un début de panne et à choisir le bon équipement.
Le cycle complet d'une barrière automatique, du signal à la fermeture
Les six étapes du cycle, de la demande d'accès à la fermeture
- Demande d'accès : l'usager appuie sur sa télécommande, présente son badge au lecteur ou déclenche une boucle magnétique en approchant.
- Validation : deux architectures existent. Dans la plus simple, le récepteur intégré à la carte de la barrière vérifie lui-même que le signal est autorisé (bon code, télécommande enregistrée). Dans l'autre, un système de contrôle d'accès fait ce travail : c'est un boîtier tiers, distinct de la carte moteur, qui centralise la gestion des droits (badges, plaques, plages horaires). Une fois l'usager reconnu, il transmet un simple contact sec à la carte de la barrière. Concrètement, dans un petit parking résidentiel, la télécommande est reconnue directement par la barrière ; sur un site professionnel, un boîtier central vérifie les droits du badge avant d'envoyer le contact.
- Ordre moteur : dès que le signal est validé, directement ou via le contact reçu du contrôle d'accès, la carte envoie le courant nécessaire au moteur.
- Montée de la lisse : le moteur entraîne le bras par l'intermédiaire d'un réducteur et d'un levier ou d'une came, selon le modèle.
- Maintien ouvert : la lisse reste levée tant qu'un véhicule est détecté sous elle.
- Détection de sortie et fermeture : une seconde boucle magnétique, placée sous la lisse ou juste après, signale que le véhicule a dégagé la zone. La carte vérifie que le faisceau de la cellule n'est plus coupé ; si la voie est libre, elle inverse l'alimentation du moteur et pilote la descente jusqu'à la fin de course basse, où un contact ou un capteur de position arrête le moteur.

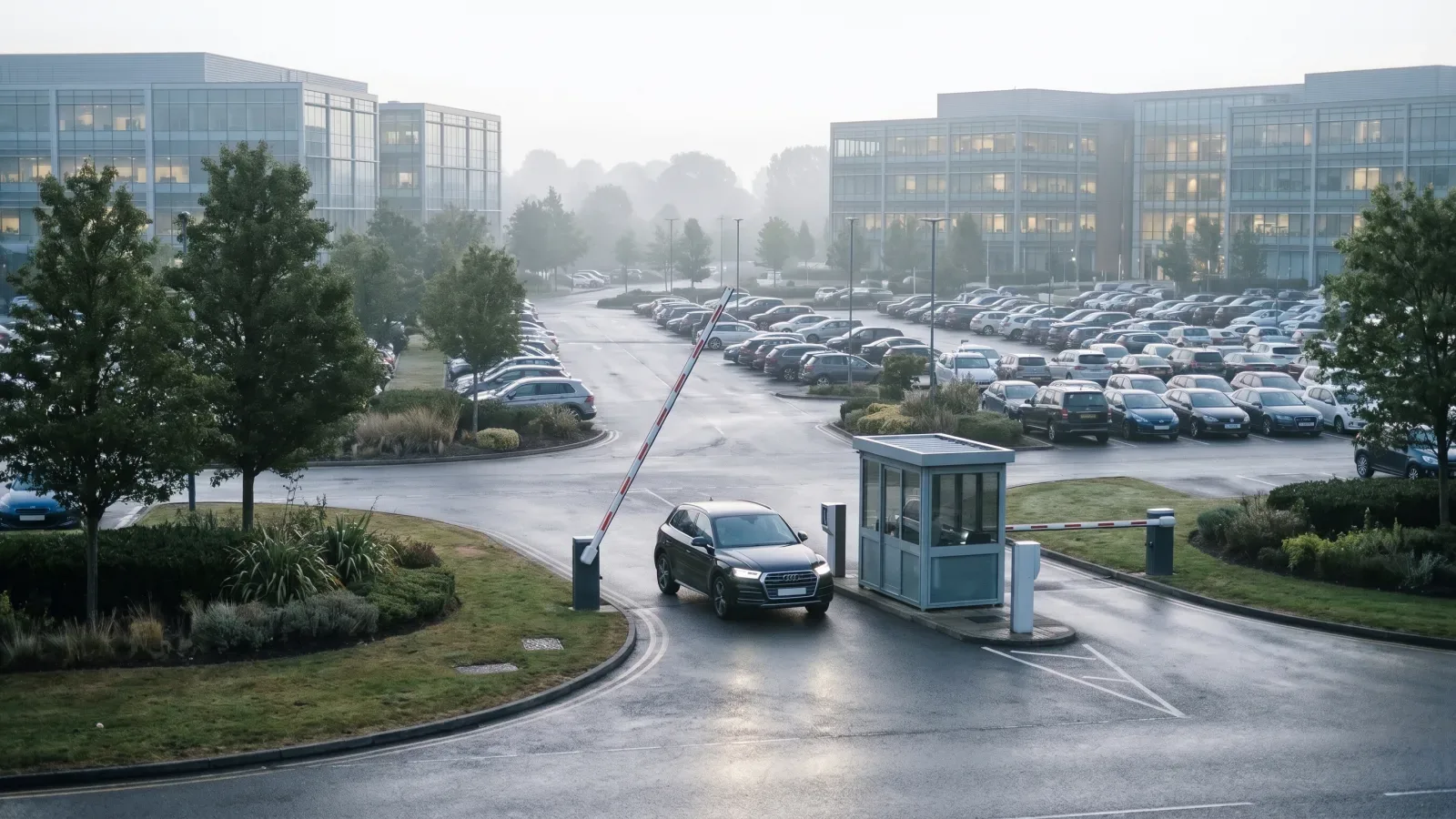

Le principe de fonctionnement d'une barrière automatique de parking
En résumé, une barrière automatique de parking transforme un signal (télécommande, badge, détection) en ordre électrique, qui actionne un moteur, lequel lève puis rabaisse la lisse une fois le passage terminé. Ce mouvement, qui semble se faire tout seul, suit le même enchaînement logique à chaque passage. Tout le reste relève du réglage et de la sécurité.
Mécanisme et composants : ce qui se cache dans le boîtier de commande
Le fonctionnement d'une barrière automatique repose sur trois familles de pièces logées dans le fût, la colonne métallique fixée au sol : la motorisation, la transmission et la carte électronique.
Le moteur et la transmission qui lèvent la lisse
La plupart des barrières électromécaniques récentes utilisent un moteur à courant continu basse tension, souvent en 24 V. Il se pilote finement en vitesse, ce qui permet un démarrage progressif et un ralentissement avant les fins de course, et il peut fonctionner sur batterie de secours. D'autres modèles emploient un moteur 230 V alternatif ou une centrale hydraulique, appréciée sur les lisses longues et les sites à fort trafic.
Le moteur tourne vite mais fournit peu de couple. Le réducteur, le plus souvent à vis sans fin et roue dentée, ralentit la rotation et multiplie le couple disponible. L'arbre de sortie entraîne un levier ou une came qui fait pivoter la lisse d'environ un quart de tour. Ce type de réducteur est souvent irréversible : la lisse ne peut pas être relevée à la main tant que le moteur est embrayé, d'où la présence d'un déverrouillage manuel.
Le ressort d'équilibrage complète l'ensemble. Réglé selon la longueur et le poids de la lisse, accessoires compris, il compense la charge pour que le moteur n'ait qu'un faible effort à fournir. Des fins de course mécaniques, magnétiques ou gérées par un encodeur indiquent à la carte les positions haute et basse.
La carte électronique, le cerveau qui orchestre tout
La carte de commande est un automate dédié. Ses entrées reçoivent les ordres (ouverture, fermeture, arrêt), les contacts de sécurité (cellules, boucles, bord sensible) et les informations de position. Ses sorties alimentent le moteur dans un sens ou dans l'autre et commandent le feu clignotant, les feux de signalisation ou un voyant d'état. Beaucoup de cartes intègrent aussi le récepteur radio des télécommandes.
Sa logique applique des règles paramétrées à l'installation : temporisation de refermeture automatique, vitesse et ralentissements, sensibilité de la détection d'effort, comportement face à un nouvel ordre pendant la manœuvre. La détection d'effort, par mesure du courant moteur ou par encodeur, arrête ou inverse le mouvement si la lisse rencontre une résistance anormale. Les entrées de sécurité sont câblées de façon qu'un fil coupé soit lu comme un obstacle : en cas de défaut, la barrière reste en position sûre.
Les familles de barrières
- Levante : la lisse pivote verticalement autour d'un axe, de l'horizontale à une position proche de la verticale. La version articulée se replie en montant, ce qui la rend adaptée aux parkings couverts ou souterrains à hauteur limitée.
- Pivotante : le bras pivote horizontalement, parallèlement au sol, en se rangeant le long d'un côté de la voie. Elle demande un dégagement latéral suffisant, mais aucune hauteur libre particulière.
- Télescopique : le bras se rétracte dans son axe avant ou pendant l'ouverture, ce qui limite l'emprise latérale. Elle convient aux sites où le dégagement sur le côté est restreint.
Pour comparer ces modèles selon votre site, consultez notre page dédiée aux barrières automatiques.
La réception de l'ordre d'ouverture : télécommande, badge et détecteur
La carte a besoin de signaux pour savoir quand agir. Le système d'ouverture d'une barrière automatique repose sur plusieurs familles de signaux, toutes reliées à la carte électronique, mais pas de la même façon.
Télécommande, badge, clavier, interphone, ticket et application mobile
La télécommande envoie un code radio capté par un récepteur, lui-même branché sur la carte. Le badge ou la carte RFID suivent la même logique via un lecteur dédié, souvent fixé sur une borne d'entrée. Le clavier à code, l'interphone, le ticket et l'application mobile fonctionnent sur le même principe : un signal part d'un point d'accès et rejoint la carte par câble ou par réseau, parfois en passant par le contrôle d'accès.
La détection automatique, pour les flux sans contact
Avec la boucle magnétique ou la lecture de plaque, l'usager n'a rien à faire. La boucle transmet son signal du sol vers la carte via son détecteur. La lecture de plaque suit une chaîne plus longue : une caméra capture l'image, un logiciel de reconnaissance l'analyse, une base d'autorisation vérifie la correspondance, puis un relais transmet l'ordre à l'automatisme.
Les signaux actionnés par l'usager
| Signal | Validation | Avantage principal | Limite |
|---|---|---|---|
| Télécommande | Locale (récepteur) | Simplicité et rapidité | Nécessite de garder l'objet sur soi |
| Badge / RFID | Locale ou contrôle d'accès | Pas besoin d'appuyer | Nécessite un support physique |
| Clavier à code | Locale | Aucun objet à transporter | Code à mémoriser, partageable |
| Interphone | Opérateur à distance | Contrôle humain direct | Dépend de la disponibilité d'un opérateur |
| Ticket | Locale ou contrôle d'accès | Traçabilité du passage | Gestion physique du ticket |
| Application mobile | Serveur, le plus souvent | Pas de support physique dédié | Dépend de la connectivité réseau |
Les signaux de détection automatique
| Signal | Validation | Avantage principal | Limite |
|---|---|---|---|
| Boucle magnétique | Locale | Détection sans action de l'usager | Ne vérifie ni l'identité ni l'autorisation |
| Lecture de plaque | Base d'autorisation | Identification sans contact ni support | Chaîne de traitement plus longue |
Lorsqu'il existe, le contrôle d'accès vérifie les droits de l'usager, puis envoie un contact à la carte de commande, qui pilote le moteur. La carte, elle, ne connaît pas l'identité de l'usager : elle reçoit seulement un ordre d'ouverture.
Les détecteurs qui sécurisent le passage : boucle magnétique et cellule photoélectrique
Deux capteurs reviennent sans cesse dans le vocabulaire des installateurs. On les confond souvent, alors qu'ils fonctionnent de façon très différente.
La boucle magnétique, qui détecte la présence du véhicule
Enterrée sous l'enrobé à quelques centimètres de profondeur, cette boucle de câble forme un circuit oscillant. Le passage d'une masse métallique au-dessus d'elle modifie son inductance ; un détecteur de boucle (ou module inductif) capte cette variation et la convertit en signal de sortie relais. Selon le réglage, la boucle peut commander l'ouverture à l'arrivée d'un véhicule, confirmer sa présence pour retarder la fermeture, ou empêcher la lisse de redescendre tant qu'un véhicule stationne dans la zone surveillée.
La boucle a aussi ses contraintes. Sa pose impose de découper l'enrobé, une dalle fortement armée ou des masses métalliques proches peuvent réduire sa sensibilité, et une chaussée qui se fissure peut finir par sectionner le câble. Lorsque le sol ne s'y prête pas, un détecteur radar ou infrarouge monté en hauteur peut assurer la détection de présence.
La cellule photoélectrique, qui empêche la fermeture sur un obstacle
Un émetteur et un récepteur forment un faisceau infrarouge invisible en travers du passage. Si un véhicule ou un piéton le coupe, la carte bloque la fermeture ou fait remonter la lisse.
La boucle peut ainsi intervenir à plusieurs étapes du mouvement, tandis que la cellule se limite à sécuriser la fermeture. Les deux se complètent : la boucle voit les masses métalliques, la cellule voit aussi les piétons et les deux-roues légers.
La sécurité en cas d'imprévu : panne de courant et déverrouillage manuel
Le comportement de la lisse lors d'une coupure de courant
Sans électricité, le moteur ne tourne plus. Le comportement de la lisse dépend alors du modèle, de son réglage et des exigences d'évacuation du site :
- elle peut rester figée dans la position où elle se trouvait, ouverte ou fermée ;
- elle peut être conçue pour s'ouvrir automatiquement en mode de secours, afin de ne pas bloquer un accès ;
- elle peut continuer à fonctionner si le modèle embarque une batterie de secours.
Le comportement par défaut dépend du paramétrage de la carte et du modèle : la notice ou l'installateur indiquent le mode configuré sur l'équipement. Sans alimentation de secours ni ouverture automatique, seul le déverrouillage manuel permet de reprendre la main.
La procédure de déverrouillage manuel, pas à pas
Cette procédure varie fortement d'un fabricant et d'un modèle à l'autre : les gestes à effectuer, l'emplacement du système de débrayage et les outils nécessaires dépendent de l'équipement installé. Décrire une séquence universelle risquerait d'indiquer une manipulation inadaptée, donc potentiellement dangereuse, pour le matériel concerné.
À titre d'exemple, la documentation commerciale de FAAC indique, pour ses barrières hydrauliques des gammes 615, 620 et 640, un déverrouillage par clé triangulaire. D'autres fabricants utilisent une clé personnalisée, un levier ou une manivelle. Dans tous les cas, c'est la notice du modèle installé qui fait foi.
Avant toute manipulation :
- Couper l'alimentation électrique du moteur au tableau et vérifier l'absence de tension.
- S'assurer qu'aucun véhicule ni piéton ne se trouve dans le rayon de débattement de la lisse.
- Porter les équipements de protection individuelle requis par la procédure interne du site.
Pour obtenir la procédure exacte applicable à l'équipement :
- Relever la référence inscrite sur la plaque signalétique fixée au fût (marque, modèle, numéro de série).
- Rechercher cette référence sur le site du fabricant pour trouver la notice officielle et la partie consacrée au déverrouillage manuel.
- À défaut, contacter l'installateur pour obtenir la notice et, si besoin, une démonstration sur site.
N'effectuer que les étapes explicitement décrites et autorisées par le constructeur pour le modèle concerné. Au retour du courant, un réapprentissage des fins de course par la carte électronique est parfois nécessaire.
Les erreurs et pannes les plus fréquentes rencontrées sur le terrain
- Un véhicule immobilisé sous la lisse : la barrière redescend alors que la voiture attend sous elle. C'est le signe d'une boucle de sécurité défaillante ou mal réglée, d'une cellule désactivée ou désalignée, ou d'une temporisation de refermeture trop courte. Le contrôle se fait dans l'ordre : voyants des capteurs, alignement et propreté de la cellule, entrée de sécurité sur la carte, puis boucle et programmation.
- Un capteur mal réglé ou encrassé : la lisse reste levée sans raison apparente, ou remonte au moment de se refermer alors que la voie est libre. Poussière de chantier, pluie ou toile d'araignée devant l'optique suffisent à créer un faux signal d'obstacle. La cellule bloque alors la fermeture par sécurité ; elle ne commande pas l'ouverture, qui relève d'une autre entrée de la carte.
- Un déséquilibrage du ressort ou du contrepoids : la lisse monte par à-coups, ralentit en fin de course ou retombe brusquement une fois débrayée, et le moteur chauffe ou fait plus de bruit. Non corrigé, ce défaut use prématurément la motorisation et le réducteur.
Ce que l'exploitant peut vérifier, ce qui relève du technicien
L'exploitant peut :
- observer les voyants des capteurs et de la carte, sans ouvrir de capot sous tension ;
- nettoyer l'optique des cellules et retirer ce qui coupe le faisceau ;
- réaligner une cellule par ses vis de fixation, si la notice du fabricant le prévoit ;
- vérifier la pile d'une télécommande et le disjoncteur d'alimentation.
Le technicien habilité intervient pour :
- tout raccordement électrique et toute intervention sur la carte ;
- le réglage ou le remplacement d'une boucle magnétique ;
- toute modification de paramètre (temporisations, forces, logique de fonctionnement) ;
- le réglage du ressort d'équilibrage et la mesure des forces après intervention.
Exemple de diagnostic type : la lisse qui ne se referme plus
Symptôme signalé : la lisse reste levée après chaque passage, alors que le feu clignotant fonctionne. Premier contrôle : les voyants de la carte indiquent une entrée de sécurité ouverte en permanence. Mesure : le technicien coupe puis libère le faisceau de la cellule ; l'état de l'entrée ne change pas. Cause trouvée : un récepteur désaligné après un choc sur son support, ou une optique encrassée. Correction : réalignement, nettoyage, contrôle du câblage, puis test complet du cycle, détection d'obstacle comprise.
Ce cheminement, du symptôme à la mesure puis à la cause, évite de remplacer une carte électronique qui n'était pas en cause. C'est la méthode appliquée lors de chaque dépannage par les techniciens FDM 35.
Prix, installation et réglementation : ce qu'il faut savoir avant de choisir
Les autorisations à vérifier
Même sur un terrain privé, il convient de consulter le plan local d'urbanisme (PLU) en mairie avant l'installation. Une modification de clôture visible depuis la rue peut nécessiter une déclaration préalable (article R.421-12 du code de l'urbanisme). En copropriété, l'installation doit respecter le règlement de copropriété et être votée en assemblée générale (loi n° 65-557 du 10 juillet 1965). Un accès sur voie publique impose une permission de voirie, le respect des règles d'accessibilité PMR et le maintien du passage des véhicules de secours.
La pose et les normes applicables
Le scellement au sol, sur massif béton par platine ou ancrage chimique, conditionne la stabilité de la barrière : une fondation insuffisante provoque du jeu, une inclinaison, voire un arrachement. Ce risque est distinct de l'équilibrage de la lisse, où un ressort mal choisi ou mal réglé surcharge le moteur. Le génie civil comprend aussi les tranchées d'alimentation et la découpe de l'enrobé pour les boucles.
Deux normes encadrent ces équipements, chacune avec une exigence concrète :
- NF EN 13241 : la norme produit des portes, portails et barrières. Elle fixe les performances à déclarer par le fabricant et sert de base au marquage CE.
- NF EN 12453 (version en vigueur : NF EN 12453+A1 de 2021) : la norme de sécurité d'utilisation. Elle impose de protéger les usagers contre l'écrasement, le cisaillement et le choc, soit en limitant les forces exercées par la lisse à des valeurs maximales, soit en ajoutant des dispositifs de détection (cellules, bord sensible), selon le mode d'utilisation du site. Depuis 2017, elle intègre aussi les méthodes d'essai : les forces se vérifient par une mesure sur site, avec un appareil dédié.
Une maintenance régulière, conforme aux préconisations du fabricant, reste indispensable pour conserver ces niveaux de sécurité dans le temps. Sous le climat océanique humide de l'Ille-et-Vilaine, la condensation dans le fût et l'encrassement des optiques font partie des points à surveiller lors de l'entretien. Pour une installation ancienne, une mise en conformité peut être nécessaire.
Choisir le modèle selon le site
Aucun modèle n'est meilleur dans l'absolu : tout dépend de la fréquence de passage et de la configuration. Pour un parking d'entreprise, une barrière levante à lisse droite s'ouvrant en 2 à 4 secondes, associée à un badge RFID, convient le plus souvent. Un parking souterrain ou de résidence demande plutôt une lisse articulée (3 à 5 secondes) et une télécommande. Un site industriel ou logistique justifie une barrière renforcée haute fréquence (1,5 à 3 secondes) avec lecture de plaques ou interphone vidéo.
Le prix d'une barrière automatique
Le guide « Combien coûte une barrière levante ? » de la place de marché professionnelle Hellopro donne des fourchettes indicatives, établies à partir des prix constatés sur la plateforme : une barrière levante automatique coûte entre 850 et 5 000 € selon ses caractéristiques, et un modèle de parking se situe en moyenne entre 1 700 et 1 900 €. Ces montants concernent le matériel. S'y ajoutent les accessoires de détection (boucles, cellules, feux), le contrôle d'accès éventuel, le génie civil (massif, tranchées, alimentation) et la pose, chiffrés après étude du site.
Ce qu'il faut retenir du fonctionnement d'une barrière automatique
Le cycle commence par un ordre d'ouverture, transmis par télécommande, badge ou boucle magnétique, puis validé par la carte électronique ou par le contrôle d'accès. La carte pilote le moteur, dont le réducteur et le ressort d'équilibrage lèvent la lisse. Pendant la manœuvre, boucles, cellules et détection d'effort interrompent le mouvement dès qu'un obstacle est détecté. Une fois le passage dégagé, la barrière se referme automatiquement, sauf si le débrayage manuel a été actionné.
